紙管機械の設置に関しては、基礎要件が最も重要です。最先端の紙管機械のサプライヤーとして、私はよく構築された基礎と装置の最適なパフォーマンスとの間に直接的な相関関係があることを直接目撃してきました。このブログでは、紙管機械を設置する際の基礎の重要な要件について詳しく説明します。
1. 荷重 - 耐力
紙管機械の基礎に対する最初の最も基本的な要件は、その耐荷重能力です。紙管機械にはさまざまなサイズと構成があり、それぞれに特定の重量と動作負荷があります。場所を選択したり基礎を設計したりする前に、モーター、制御パネル、関連機器などの追加コンポーネントを含む機械の総重量を決定することが重要です。

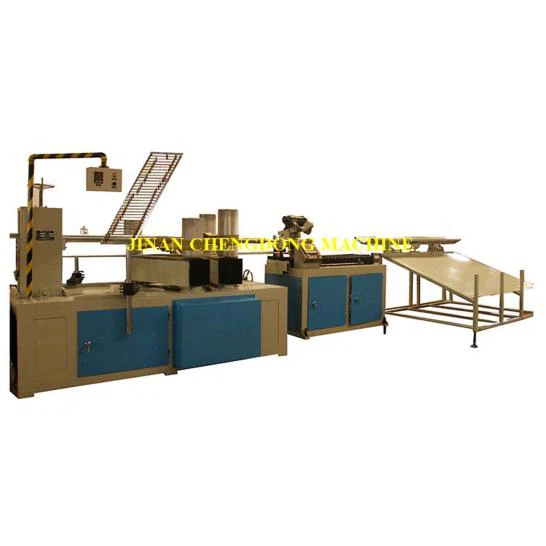

静的な重量に加えて、動的な荷重も考慮する必要があります。紙管機械は動作中に振動や脈動を発生し、基礎に余分なストレスを与えます。例えば、巻取軸の高速回転紙管巻取機重大な動的力を引き起こす可能性があります。基礎は、過度の沈下や変形を生じることなく、これらの動的荷重に耐えるように設計する必要があります。
十分な耐荷重性を確保するには、多くの場合、地質調査が必要です。設置場所の土壌の種類は重要な役割を果たします。たとえば、砂質土壌は一般に、粘土質または岩石質の土壌に比べて耐荷重能力が低くなります。エンジニアは、土壌の特性に基づいて、安定した土壌には浅い基礎、弱い土壌には杭のような深い基礎など、さまざまな基礎タイプを推奨することがあります。
2. 水平度と平面度
もう 1 つの重要な要件は、基礎の水平性と平坦性です。紙管機械は非常に精度が高く、わずかなレベルのズレがトラブルの原因となります。凹凸のある表面は機械部品の位置ずれを引き起こす可能性があり、その結果、チューブの品質低下、コンポーネントの過度の磨耗、さらには機器の早期故障につながる可能性があります。

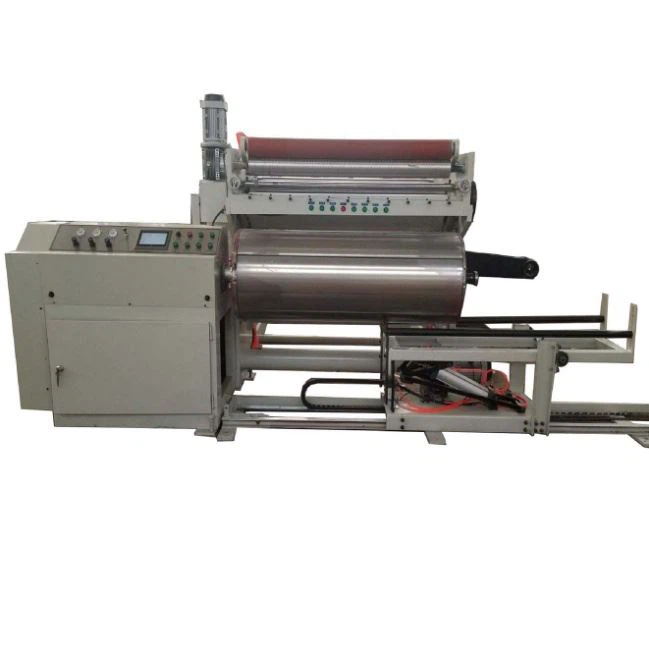

基礎は非常に厳しい公差内で水平である必要があります。ほとんどの紙管機械では、許容される傾きは通常、1 メートルあたり数ミリメートル以内です。この高レベルの精度により、機械のさまざまな軸が必要に応じて垂直および平行になることが保証されます。たとえば、平行紙管製造機一貫したサイズの高品質の紙管を製造するには、平行巻き機構を適切に配置することが不可欠です。
必要な水平度と平坦度を達成するために、基礎の建設中に正確な測量および水準器の技術が使用されます。レーザーベースの水準器は非常に正確な測定を提供できるため、請負業者はコンクリート表面が固まる前に必要な調整を行うことができます。
3. 防振
振動は、紙管機械の動作では避けられない副産物です。過度の振動は機械の性能や寿命に影響を与えるだけでなく、周囲の環境に悪影響を与える可能性があります。したがって、防振は基礎にとって重要な要件です。
振動絶縁を達成する 1 つの方法は、振動吸収材料を使用することです。機械ベースと基礎の間にゴム製のパッドまたはスプリングを取り付けることができます。これらの材料は、機械によって発生する振動を減衰し、周囲の構造への振動の伝達を防ぎます。
より重大な振動レベルを伴う大型の紙管機械の場合は、特殊な防振システムが必要になる場合があります。たとえば、スパイラル紙管巻取機高速で動作することが多く、大きな振動が発生する可能性があります。このような場合には、浮動基礎を設計することができます。浮体基礎は、振動吸収材の層によって周囲の土壌から分離されたコンクリート スラブで構成され、機械を地面から効果的に隔離し、振動の影響を軽減します。
4. 耐薬品性
紙管の製造プロセスでは、接着剤やコーティングなどのさまざまな化学薬品が使用される場合があります。これらの化学物質は基礎に浸透し、時間の経過とともに損傷を引き起こす可能性があります。したがって、基礎には十分な耐薬品性が必要です。
この点において、建築材料の選択は非常に重要です。コンクリートに適切な添加剤を加えると、耐薬品性が向上します。たとえば、エポキシまたはポリマーベースの混和剤をコンクリート混合物に追加すると、化学物質の攻撃に耐える能力が向上します。さらに、基礎の表面に耐薬品性コーティングを適用すると、追加の保護層を提供できます。
5.排水
適切な排水は基礎を長持ちさせるために不可欠です。基礎の周囲に水が溜まると、土壌浸食、コンクリートの鉄筋の腐食、さらには基礎構造の脆弱化などの問題が発生する可能性があります。
水を基礎からそらすために、適切に設計された排水システムを設置する必要があります。これには、基礎の周囲に排水管を設置すること、水の流れを導くために周囲の地面を傾斜させること、設置エリアの床が適切な勾配であることを確認することが含まれる場合があります。地下水位が高い地域では、基礎を乾燥した状態に保つために排水ポンプの設置などの追加の対策が必要になる場合があります。
6. アクセシビリティと保守性
基礎は、アクセシビリティと保守性を念頭に置いて設計する必要もあります。紙管機械は定期的な保守、点検、および時々の修理が必要です。技術者が装置のすべての部分に簡単にアクセスできるように、機械の周囲に十分なスペースが必要です。
基礎は工具や交換部品の動きを妨げないようにしてください。たとえば、紙管製造機の大きなコンポーネントを交換する必要がある場合、古い部品を持ち上げて取り外し、新しい部品を取り付けるのに十分なスペースが必要です。さらに、電気接続および油圧接続のためのアクセス ポイントには明確にマークが付けられ、簡単に到達できる必要があります。
結論
結論として、紙管機械を設置する際の基礎の要件は多面的です。耐荷重能力と水平度から、防振、耐薬品性、排水性、保守性まで、それぞれの側面が機器のスムーズな動作と長期的な性能を保証する上で重要な役割を果たします。
紙管機械の大手サプライヤーとして、当社はこれらの基礎要件の重要性を理解しています。当社の専門家チームは、設置プロセス中にお客様に包括的なガイダンスとサポートを提供し、基礎が必要な基準をすべて満たしていることを確認します。
高品質の紙管機械の市場に参入している場合、または設置要件に関する詳細情報が必要な場合は、弊社の営業チームにご連絡いただくことをお勧めします。当社は、紙管製造のニーズに最適なソリューションを提供することに尽力しています。調達に関する話し合いを開始し、紙管の生産を次のレベルに引き上げるには、今すぐお問い合わせください。
参考文献
- 産業機械基礎エンジニアリングハンドブック
- 製紙施設の構造基準
- 産業機器の振動制御に関する研究論文
